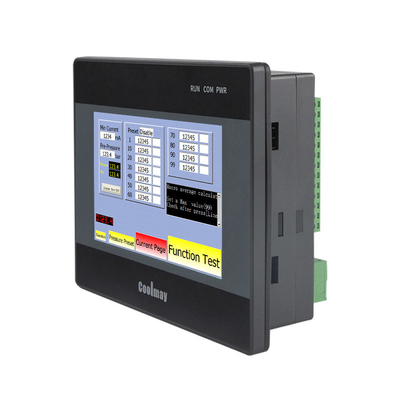

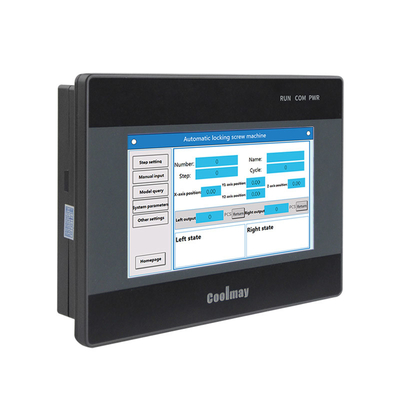

4.3 นิ้ว HMI PLC การเขียนโปรแกรม DC24V 60K สี HMI 4-6W การบริโภคสำหรับการควบคุมอัตโนมัติ
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| มิติ | 134*102*34มม | ขนาดคัตเอาท์ | 120*94มม |
|---|---|---|---|
| น้ำหนัก (กิโลกรัม) | 0.3 กก | พิมพ์ | 4.3"TFT |
| ขนาดจอแสดงผล | 97*56มม | ความละเอียด (พิกเซล) | 480*272 |
| แสงสูง | 4.3 นิ้ว HMI PLC,60K สี HMI PLC Combo,HMI PLC Combo สำหรับการควบคุมอัตโนมัติ |
||
รายละเอียดสินค้า
4.3 นิ้ว Hmi Plc การเขียนโปรแกรม DC24V 60K สี HMI 4-6W การบริโภค 32 บิต CPU 408MHz การควบคุมอัตโนมัติ
โซลูชันแบบออล-อิน-วันคือการรวมตัวควบคุม อินเทอร์เฟซการทำงาน อินพุต/เอาต์พุต อินพุต/เอาต์พุตแบบอะนาล็อก การนับ/พัลส์ความเร็วสูง และพอร์ตสื่อสารเข้าไว้ในหน่วยขนาดกะทัดรัดเพื่อตอบสนองความต้องการของการควบคุมอุปกรณ์อัตโนมัติของลูกค้า
คำอธิบายผลิตภัณฑ์ของ HMI PLC ทั้งหมดในที่เดียว
คุณสมบัติ:
1. ฟังก์ชันสุดทรงพลังPLC เข้ากันได้กับ PLC ซีรี่ส์ FX3G/FX3U/FX3S ซึ่งมีความเร็วการทำงานที่รวดเร็ว
2. บูรณาการสูงปริมาณสวิตช์สูงสุดคือ 30 อินพุตและ 30 เอาต์พุต และสามารถเลือกเอาต์พุตปริมาณสวิตช์เป็นเอาต์พุตทรานซิสเตอร์/รีเลย์/ไฮบริดปริมาณอะนาล็อกสูงสุดคือ 16 อินพุตและ 8 เอาต์พุตมีพอร์ตการเขียนโปรแกรม PLC สองพอร์ต (พอร์ต RS232/USB) และพอร์ตดาวน์โหลดหน้าจอสัมผัสหนึ่งพอร์ต
3. รองรับการนับความเร็วสูงแบบหลายช่องสัญญาณและพัลส์ความเร็วสูงการเร่งความเร็วและการชะลอตัวแบบอิสระการส่งรวมของการนับความเร็วสูงและพัลส์ความเร็วสูงต้องไม่เกิน 480KHz
| มรุ่น | QM3G-43FH |
| มิติ | 134*102*34มม |
| ขนาดคัทเอาท์ | 120*94มม |
| ป้อนข้อมูล | 24V |
| การใช้พลังงาน | 4-6W |
| ชมมิ.ย | |
| คุณสมบัติ | หน้าจอสัมผัสแบบทานสี 60K รองรับการแสดงภาพบุคคล |
| พิมพ์ | 4.3"TFT |
| ขนาดจอแสดงผล | 97*56มม |
| ความละเอียด (พิกเซล) | 480*272 |
| แกะ | 64MB (โปรดสอบถามหากต้องการจัดเก็บข้อมูลประวัติ) |
| รอม | NOR แฟลช 8MB |
| ซีพียู | ซีพียู 32บิต 408MHz |
| พอร์ต COM | พอร์ตดาวน์โหลด Type-C HMI (สามารถดาวน์โหลดโปรแกรม PLC ผ่านฟังก์ชันการเจาะผ่าน USB) พอร์ต RS232 |
| ซอฟต์แวร์ | Coolmay TPWorks ซอฟต์แวร์เขียนโปรแกรม HMI |
| บมจ | |
| ระดับ I/O |
- อินพุต: Passive NPN แยกเทอร์มินัลสาธารณะ - เอาต์พุตทรานซิสเตอร์: NPN ระดับต่ำ, COM เชื่อมต่อกับขั้วลบ - เอาต์พุตรีเลย์: เปิดหน้าสัมผัสแบบแห้งตามปกติ |
| DO ประเภทและโหลด |
- MT: 2A/จุด, 4A/4 จุด COM, 5A/12 จุด COM - MR: 2A/จุด, 5A/12 จุด COM |
| การนับความเร็วสูง | เฟสเดียว 6 ช่อง 60KHz หรือ 2 AB 60KHz + 1 AB 10KHz หรือ 2 ABZ 60KHz + 1 AB เฟส 10KHz |
|
ชีพจรความเร็วสูง (เฉพาะรุ่น MT) |
8 ช่อง Y0-Y3 คือ 100KHz, Y4-Y7 คือ 10KHz การนับความเร็วสูง + พัลส์ความเร็วสูง < 480KHz |
| พอร์ต COM | 1x TYPE-C, 1x RS232, 1x RS485 |
| ซอฟต์แวร์ | เข้ากันได้กับ GX Developer8.86 และGX เวิร์ค 2 |
| ข้อมูลรายละเอียดอ้างถึง: "คู่มือผู้ใช้ Coolmay QM3G-FH All-in-One”, “คู่มือการเขียนโปรแกรม Coolmay CX3G/FX3GC PLC”, “คู่มือผู้ใช้ Coolmay TP HMI” | |
อุตสาหกรรมแอพพลิเคชั่น
1. อุปกรณ์ทำเสื้อผ้า, เครื่องสกรู (สามารถจัดส่งพร้อมโปรแกรม), เครื่องต๊าป, เครื่องทำความสะอาดอัลตราโซนิก, เครื่องมาสเตอร์แบทช์, เครื่องมาสเตอร์แบทช์;
2.เครื่องทดสอบ, เครื่องเคลือบ, เครื่องรีดร้อน, อุปกรณ์แบตเตอรี่ / เครื่องเชื่อมจุด, การบ่มหลอด UV, อุปกรณ์ทำความสะอาดอัลตราโซนิก, การขนถ่าย, อุปกรณ์ต่อพ่วง SMT, เครื่องปลายทาง, เครื่องฉีดพลาสติก (เครื่องฉีดขึ้นรูปแนวตั้ง)
3. อุปกรณ์ป้องกันสิ่งแวดล้อม, หลอดไฟ LED, เครื่องขจัดฟอง, เครื่องติดฉลาก, เครื่องยิงเลเซอร์, ฟิกซ์เจอร์ทดสอบ, อุปกรณ์บัดกรี reflow / เครื่องรองเท้า, SKD สเต็ป / อุปกรณ์ทดสอบ / การเคลือบ, ตู้จ่ายไฟ, การทดสอบการทดสอบ
คำถามที่พบบ่อย
1.ข้อควรระวังในการใช้ทรานซิสเตอร์และรีเลย์ของ PLC
เอาต์พุต PLC เป็นเอาต์พุตแคโทดทั่วไป ค่าทางทฤษฎีคือ 1A การใช้งานจริงน้อยกว่า 500mA สายไฟ COM เป็นลบ โปรดใช้แรงดัน 24V ไม่มีเอาต์พุตแรงดันเมื่อใช้เป็นสวิตช์หากรีเลย์ภายนอก รีเลย์ต้องการแหล่งจ่ายไฟภายนอก
รีเลย์มีอายุการสัมผัส ค่าทางทฤษฎีคือ 30W เท่า และค่าทางทฤษฎีของโหลดภายนอกไม่เกิน 5Aบ่อยครั้ง กระแสโหลดเต็มอาจส่งผลต่ออายุการใช้งาน และไม่มีแรงดันไฟออก
2.ข้อควรระวังในการเลือกประเภทเอาต์พุตของ Coolmay PLC
MT: ระบุเอาต์พุตทรานซิสเตอร์ MR: ระบุเอาต์พุตรีเลย์ และ MRT: ระบุเอาต์พุตผสมทรานซิสเตอร์รีเลย์
ความแตกต่างหลักระหว่างเอาต์พุตทรานซิสเตอร์และเอาต์พุตรีเลย์คือ:
(1) ความแตกต่างของโหลดปัจจุบันในปัจจุบัน เราใช้ทรานซิสเตอร์ที่มีโหลดกระแสสูงสุด 500MA และโหลดปัจจุบันสูงสุดของรีเลย์คือ 5A (กระแสรีเลย์สูงสุดของ PLC ซีรีส์ EX2N(S)/DX2N(S) คือ 3A)
(2) กำลังขับ: ทรานซิสเตอร์สามารถเชื่อมต่อกับแหล่งจ่ายไฟ DC24V เท่านั้น และรีเลย์สามารถเชื่อมต่อกับแหล่งจ่ายไฟ DC24V และ AC220V;
(3) ลักษณะการทำงาน: หากคุณต้องการส่งพัลส์เพื่อขับสเต็ปเปอร์มอเตอร์ คุณควรใช้เอาต์พุตทรานซิสเตอร์หรือเอาต์พุตผสมนอกจากนี้ หากสวิตช์เอาต์พุตทำงานอยู่ ขอแนะนำให้ใช้เอาต์พุตทรานซิสเตอร์
(4) หากมีทั้งรีเลย์และทรานซิสเตอร์ ขอแนะนำให้ใช้เอาต์พุตทรานซิสเตอร์ เนื่องจากทรานซิสเตอร์ไม่มีขีดจำกัดอายุการสัมผัส และอายุการใช้งานจะยาวนานกว่ารีเลย์ ตราบเท่าที่กระแสไฟฟ้าไม่เกินขีดจำกัด
