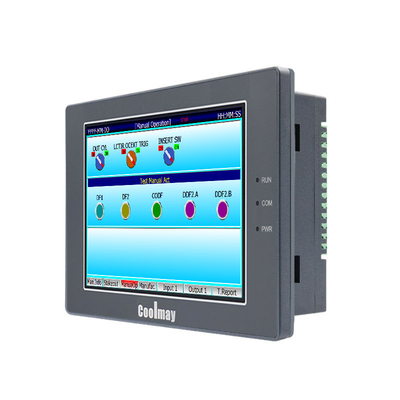

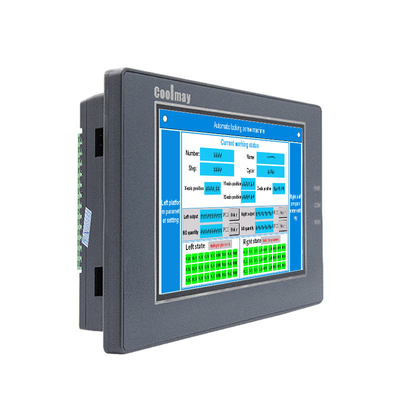

การควบคุมอัตโนมัติ Coolmay PLC HMI 275 * 194 * 36 มม. 10.1 '' TFT พร้อมแผง PLC HMI ในตัว

การควบคุมอัตโนมัติ PLC 275 * 194 * 36 มม. 10.1” TFT hmi พร้อมแผง PLC HMI ในตัว

เครื่อง All-in-one ของ Coolmay HMI/PLC ได้ตระหนักถึงการผสานรวมขั้นสูงของสวิตช์ HMI และ PLC, อะนาล็อกและอุณหภูมิในฮาร์ดแวร์สามารถใช้ในโอกาสต่าง ๆ ที่ต้องการการควบคุม PLC โดยไม่ต้องมี PLC ภายนอกและโมดูลขยายอื่น ๆโซลูชันการควบคุมระบบอัตโนมัติทางอุตสาหกรรมแบบผสมผสานขั้นสูงใช้เทอร์มินัลแบบเสียบได้ ซึ่งช่วยอำนวยความสะดวกอย่างมากในการถอดประกอบ ติดตั้ง และบำรุงรักษาลูกค้าเทอร์มินัลสามารถเปลี่ยนได้โดยตรงเมื่อใช้งานไม่ได้ บรรลุ "ค่าใช้จ่ายในการเดินทางเป็นศูนย์" และการบำรุงรักษานอกสถานที่ฟรี

คำอธิบายผลิตภัณฑ์ของ HMI PLC ทั้งหมดในที่เดียว

ลักษณะเฉพาะ:

1. โครงสร้าง

โครงสร้างที่กะทัดรัด ประหยัดต้นทุน และประหยัดพื้นที่

2. ซอฟต์แวร์การเขียนโปรแกรม

HMI: ใช้ซอฟต์แวร์การเขียนโปรแกรมหน้าจอสัมผัส CoolMayHMI

PLC: เข้ากันได้กับ Mitsubishi Works 2/ GX Developer 8.86.

3. การป้อนข้อมูล

อินพุตดิจิตอล: อินพุตดิจิตอลสูงสุด 30 ช่อง

อินพุตแบบอะนาล็อก: สามารถติดตั้งอินพุต AD ได้สูงสุด 5 ตัว

อุปกรณ์เสริม: เทอร์โมคัปเปิล E/K/S/T/J/PT100/PT1000/NTC10K/NTC50K/NTC100K/ 0~10V/0~5V/0~20mA/4-20mA/ 5V~5V/-10V~10V หรือแบบผสม และคุณสมบัติพิเศษอื่นๆ (เทอร์โมคัปเปิลรองรับอุณหภูมิติดลบ)

4. อินพุตการนับความเร็วสูง

เฟสเดียว 6 แชนเนล 60KHz การนับความเร็วสูง หรือ 2 แชนแนล AB (Z) เฟส 60KHz บวก 1 แชนแนล AB เฟส 10KHz

5. เอาต์พุต

เอาต์พุตดิจิตอล: สูงสุด 30 เอาต์พุต (Y0~Y3 เป็นหลอด MOS)

ตัวเลือก: รีเลย์ (MR) หรือทรานซิสเตอร์ (MT) หรือผสม (MRT);เอาต์พุตรีเลย์: โหลดสูงสุด 5A, เอาต์พุตทรานซิสเตอร์: โหลดสูงสุด 500mA

ปริมาณอะนาล็อก: สามารถติดตั้งได้สูงสุด 2 เอาต์พุต DA

ตัวเลือก :0~10V/0~5V/0~20mA/4~20mA/mixed/-5~5V/-10~10V(2DA for 1 minus voltage)

1.

2. หน่วยความจำ	แกะ	128MB
   	รอม	128MB
   	ซีพียู	คอร์เท็กซ์ A8 720MHz-1GHz
   I/โอ	DI/DO	12DI/12DO หรือ 20DI/18DO หรือ 24DI/20DO หรือ 30DI/30DO
   		อินพุต: Passive NPN, แยกเทอร์มินัลสาธารณะ เอาต์พุตทรานซิสเตอร์: NPN ระดับต่ำ, COM เชื่อมต่อกับค่าลบ; เอาต์พุตรีเลย์: เปิดหน้าสัมผัสแบบแห้งตามปกติ
   	ทำประเภท	รีเลย์ (MR) หรือทรานซิสเตอร์ (MT) หรือผสม (MRT) (เอาต์พุตรีเลย์: โหลดสูงสุด 5A/ เอาต์พุตทรานซิสเตอร์: โหลดสูงสุด 500mA)
   	I/O อะนาล็อก (อุปกรณ์เสริม)	สูงสุด 16AI/8AO
   	ประเภท AI (ตัวเลือก)	ประเภท E/E_/K/K_/S/S_/T/T_/J/J_ เทอร์โมคัปเปิล/ PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ -5V~5V/ -10V~10V/ 0~20mA/ 4~20mA/ ผสม
   	ประเภท AO (อุปกรณ์เสริม)	0~10V /0~5V/ 0~20mA/ 4~20mA/ ผสม/ -5~5V/ -10~10V (2DA สำหรับ 1 ลบแรงดันไฟฟ้า)
   ฟังก์ชั่นความเร็วสูง	การนับความเร็วสูง	เฟสเดียว 6 ช่อง 60KHz หรือ 2 AB 60KHz + 1 AB 10KHz หรือ 2 ABZ 60KHz + 1 AB เฟส 10 KHz
   	ชีพจรความเร็วสูง	8 ช่อง Y0-Y3 คือ 100KHz, Y4-Y7 คือ 10KHz การนับความเร็วสูง + พัลส์ความเร็วสูง < 480KHz
   การเชื่อมต่อ	HMI	1 พอร์ตดาวน์โหลด HMI, 1 พอร์ต USB 2.0
   		1 พอร์ต RS485 หรือ 1RS232 พอร์ต Ethernet (ไม่สามารถอยู่ร่วมกับพอร์ต PLC Ethernet)
   	บมจ	1 พอร์ต Mini type B USB, 1 พอร์ต Rs232 (พอร์ตโปรแกรมสามารถใช้เป็นพอร์ต COM ได้)
   		1 พอร์ต Rs485 หรือ 2 Rs485 COM (หนึ่งพอร์ตเปลี่ยนจากพอร์ต Rs232 เริ่มต้น), CAN (2.0A/B), พอร์ต Ethernet (ไม่สามารถอยู่ร่วมกับพอร์ต HMI Ethernet), WIFI (จะใช้ค่าเริ่มต้น Rs232)
   ซอฟต์แวร์	HMI	ซอฟต์แวร์การเขียนโปรแกรม CoolMayHMI HMI
   	บมจ	เข้ากันได้กับ Mitsubishi GX Developer8.86 และการทำงาน 2
