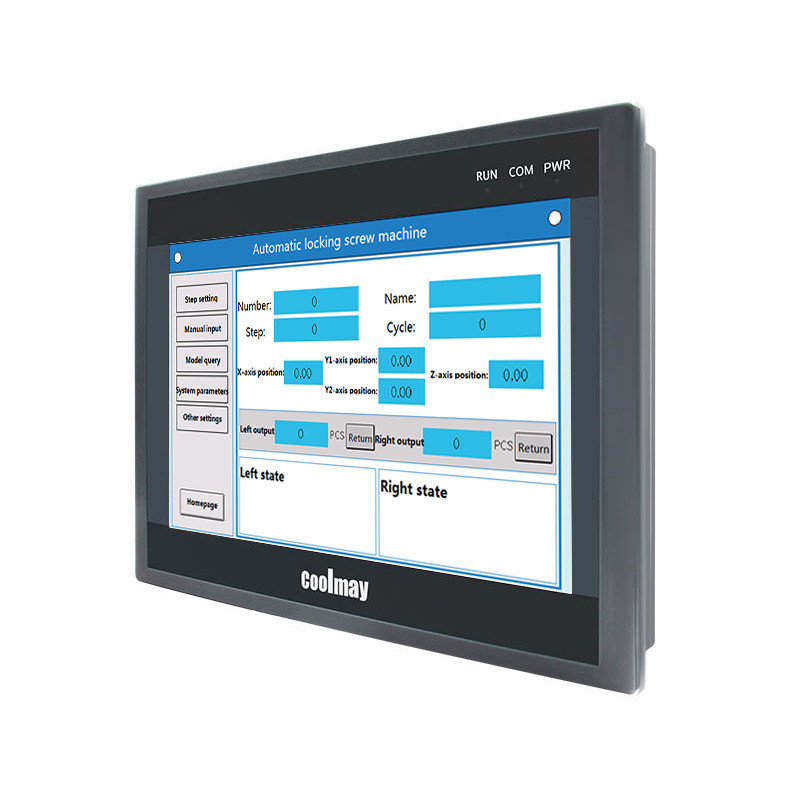

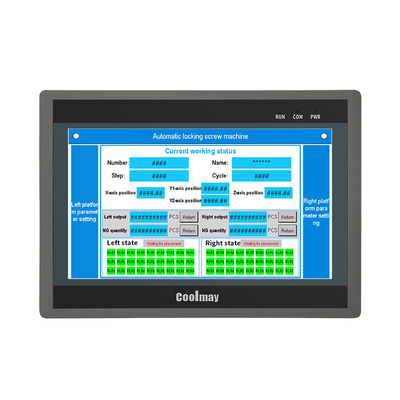

Coolmay 10'' Digital Touch Screen PLC Controller RS232 RS485 PLC แผงควบคุมการทำงานอัตโนมัติ

Coolmay 10 '' Digital Touch Screen Plc Controller Rs232/Rs485 Plc แผงควบคุมการทำงานอัตโนมัติ

โซลูชันแบบออล-อิน-วันคือการรวมตัวควบคุม อินเทอร์เฟซการทำงาน อินพุต/เอาต์พุต อินพุต/เอาต์พุตแบบอะนาล็อก การนับ/พัลส์ความเร็วสูง และพอร์ตสื่อสารเข้าไว้ในหน่วยขนาดกะทัดรัดเพื่อตอบสนองความต้องการของการควบคุมอุปกรณ์อัตโนมัติของลูกค้า

คำอธิบายผลิตภัณฑ์ของ HMI PLC ทั้งหมดในที่เดียว

① ซีรีส์ QM3G: ซีรีส์ QM3G-FH

② HMI 43 : 4.3 นิ้ว 50 : 5 นิ้ว 70 /70HD/70K : 7 นิ้ว t 100 : 10 นิ้ว

③ อินพุตและเอาต์พุตดิจิตอล (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20 DO 60: 30DI 30DO

④ โมดูลประเภท M: โมดูลหลักของคอนโทรลเลอร์สากล

⑤ เอาต์พุตดิจิตอล (DO) ประเภท R: รีเลย์； T: trnasistor (หลอด MOS)； RT: ทั้งรีเลย์และทรานซิสเตอร์

⑥ อินพุตแบบอะนาล็อก (AD) 4 ช่องสำหรับ 43FH/50FH, 12 ช่องสำหรับ 70FH/HD ,16 ช่องสำหรับ 70KFH/100FH

⑦ เอาต์พุตอะนาล็อก (DA) 2 ช่องสำหรับ 43FH/50FH, 8 ช่องสำหรับ 70FH/70HD/70KFH/100FH

⑧ AI ประเภท E: เทอร์โมคัปเปิล E (สามารถปรับแต่งเป็นประเภท KT, S หรือ J รองรับอุณหภูมิติดลบ)

PT:PT100 PT1000:PT1000 เทอร์มิสเตอร์ NTC 10K, 50K, 100K A0: 0-20mA A4: 4-20mA V5: 0-5V

V: 0-10V V5_:-5V~5V V_:-10~10V (รองรับเฉพาะ 7 และ 10 นิ้ว V5_ และ V_)

⑨ AO ประเภท A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V

V_:-10~10V(เฉพาะ 7 นิ้วและ 10 นิ้วรองรับแรงดันลบครอบคลุม 2 ช่อง)

⑩ C1 การนับความเร็วสูงเฟสเดียว, การนับเฟส C2 AB, การนับเฟส C3 ABZ;

ปกติรองรับ 6 เฟสเดียว 60KHz หรือ 2 AB (Z) 60KHz + 1 AB 10KHz

⑪ P0:10KHz พัลส์ความเร็วสูง P:100KHz พัลส์ความเร็วสูง ปกติ 8 ช่อง Y0-Y3 คือ

100KHz, Y4-Y7 คือ 10KHz การนับความเร็วสูงและพัลส์ความเร็วสูงนั้นต้องอยู่ภายใน 480KHz

⑫ พอร์ต Com เป็นตัวเลือกหมายถึงแผนภูมิ 1'พารามิเตอร์พื้นฐาน'

1.

   แสดง	มิติ	275*194*36มม
   	ขนาดคัทเอาท์	262*180มม
   	การใช้พลังงาน	6-8W
   	ลักษณะเฉพาะ	หน้าจอสัมผัสแบบทานสี 60K รองรับการแสดงภาพบุคคล
   หน่วยความจำ	แกะ	64MB
   	รอม	NOR แฟลช 16MB
   	ซีพียู	ซีพียู 32บิต 408MHz
   I/โอ	DI/DO	สูงสุด 30DI/30DO (สูงสุด 28MR)
   	ระดับ DI/DO	อินพุต: Passive NPN, แยกเทอร์มินัลสาธารณะ
   	ทำประเภท	รีเลย์ (MR) หรือทรานซิสเตอร์ (MT, Y0-Y3 คือ MOS) หรือผสม (MRT) (เอาต์พุตรีเลย์: โหลดสูงสุด 5A/ เอาต์พุตทรานซิสเตอร์: โหลดสูงสุด 500mA)
   	อนาล็อก I/O (ไม่จำเป็น)	สูงสุด 12AI/8AO
   	ประเภท AI (ตัวเลือก)	เทอร์โมคัปเปิล E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/
   	ประเภท AO (อุปกรณ์เสริม)	0~10V /0~5V/ 0~20mA/ 4~20mA/ ผสม/ -5~5V/ -10~10V (2AO สำหรับ 1 ลบแรงดัน)
   ความเร็วสูงการทำงาน	การนับความเร็วสูง	เฟสเดียว 6 ช่อง 60KHz หรือ 2 AB 60KHz + 1 AB 10KHz หรือ 2 ABZ 60KHz + 1 AB เฟส 10 KHz
   	ชีพจรความเร็วสูง	8 ช่อง Y0-Y3 คือ 100KHz, Y4-Y7 คือ 10KHz การนับความเร็วสูง + พัลส์ความเร็วสูง < 480KHz
   การเชื่อมต่อ	HMI	พอร์ตดาวน์โหลด Type-B HMI (สามารถดาวน์โหลดโปรแกรม PLC ผ่านฟังก์ชั่นเจาะผ่าน USB), RS232
   		1 RS485 (เปลี่ยนจาก RS232 เริ่มต้น)
   	บมจ	1 Mini USB, 1 RS232 (พอร์ตโปรแกรม)
   		1 พอร์ต Rs485 หรือ 2 Rs485 COM (หนึ่งพอร์ตเปลี่ยนจากพอร์ต Rs232 เริ่มต้น)
   		พอร์ต CAN (2.0A/B), พอร์ต Ethernet, WIFI (จะใช้พอร์ต RS232 เริ่มต้น)
   ซอฟต์แวร์	HMI	ซอฟต์แวร์การเขียนโปรแกรม Coolmay mView HMI
   	บมจ	เข้ากันได้กับ Mitsubishi GX Developer 8.86 และการทำงาน 2
