แผงควบคุม MODBUS Protocol HMI 145mA 300cd / m2 1024 × 600 Pixels
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xขนาดจอแสดงผล | 222*125mm | ขนาดคัตเอาท์ | 262*180mm |
---|---|---|---|
ความสว่าง | 300 cd/m² | ปณิธาน | 1024*600 พิกเซล |
แสดงสี | 65536 สี | เวลาแบ็คไลท์ | 60,000 ชั่วโมง |
แสงสูง | แผงควบคุม MODBUS Protocol HMI,แผงควบคุม HMI 145mA,แผงควบคุม HMI 300cd / m2 |
รหัสฟังก์ชันที่รองรับโดย HMI เป็นโฮสต์ modbus
ฟังก์ชั่นหมายเลข 01: อ่านสถานะคอยล์และรับสถานะปัจจุบันของกลุ่มลอจิกคอยล์ (เปิด/ปิด)
ฟังก์ชันหมายเลข 03: อ่านการลงทะเบียนการถือครองและรับค่าไบนารีปัจจุบันในการลงทะเบียนการถือครองอย่างน้อยหนึ่งรายการ
ฟังก์ชัน 04: อ่านอินพุตรีจิสเตอร์เพื่อรับค่าไบนารีปัจจุบันในรีจิสเตอร์อินพุตอย่างน้อยหนึ่งรายการ
ฟังก์ชันหมายเลข 05: บังคับขดลวดเดี่ยว บังคับสถานะเปิดและปิดลอจิกคอยล์ (บิตเขียน)
ฟังก์ชั่นหมายเลข 06: โหลดค่าไบนารีเฉพาะลงในการลงทะเบียนการถือครอง (เขียนการลงทะเบียน)
ฟังก์ชันหมายเลข 15: บังคับตั้งหลายคอยส์ บังคับสตริงของลอจิกคอยล์ต่อเนื่องให้เปิดและปิด (เขียนหลายบิต)
ฟังก์ชันหมายเลข 16: ตั้งค่าล่วงหน้าหลายรีจิสเตอร์ โหลดค่าไบนารีเฉพาะลงในชุดของรีจิสเตอร์การถือครองแบบต่อเนื่อง (เขียนรีจิสเตอร์หลายรายการ)
พารามิเตอร์:
สเปค |
มิติ |
275*194*36mm |
|
ขนาดคัตเอาท์ |
262*180mm |
ขนาดจอแสดงผล |
222*125mm |
|
น้ำหนัก |
ประมาณ0.7 กก. |
|
แสดง |
แสดง |
10.1" TFT |
|
ปณิธาน |
1024*600 พิกเซล |
ความสว่าง |
300cd/m2 |
|
อัตราความคมชัด |
400:01:00 |
|
แสงพื้นหลัง |
นำ |
|
เวลาแบ็คไลท์ |
60,000 ชั่วโมง |
|
จอแสดงผลสี |
65536 สี |
|
แตะประเภท |
แผงตัวต้านทานแบบ 4 สาย |
|
พื้นที่จัดเก็บ |
รอม |
NOR แฟลช 16MB |
|
แกะ |
64MB |
ซีพียู |
ซีพียู 32บิต 408MHz |
|

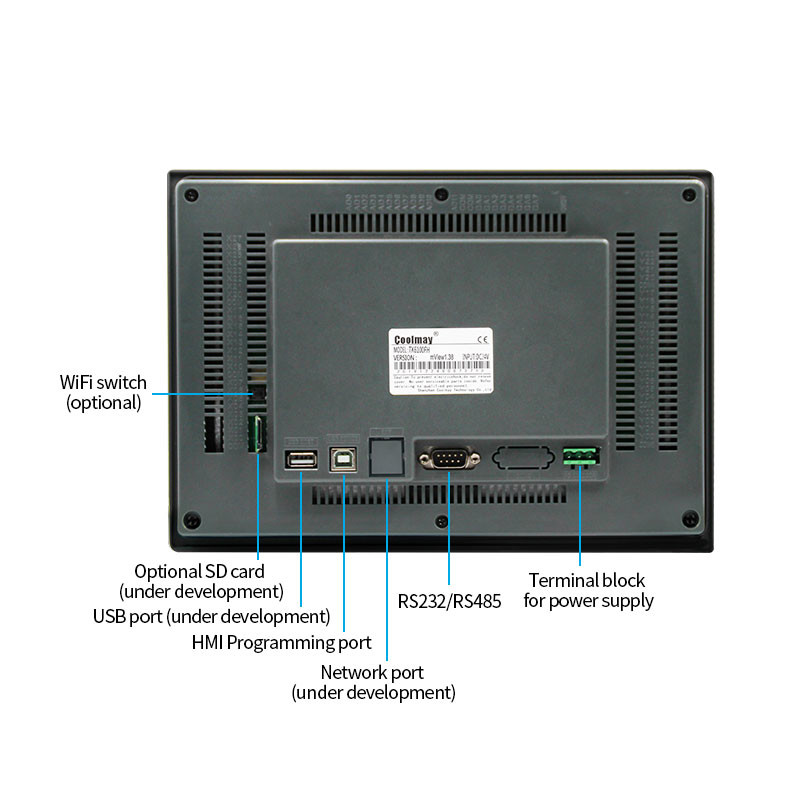

อินเตอร์เฟซ |
ดาวน์โหลดพอร์ต |
Type-B, RS232, RS485 |
|
พอร์ต COM |
1 RS232, 1 RS485 |
ไม่จำเป็น |
1 WIFI (ใช้พอร์ต RS485 เริ่มต้น) |
|
มาตรการ |
รองรับ MODBUS พอร์ตฟรีและโปรโตคอลการสื่อสาร PLC ทั่วไป |
|
อื่น ๆ |
ปฏิทิน |
ใช่ |
|
แรงดันไฟฟ้าขาเข้า |
12-24VDC±10%<150mA @ 24VDC |
การบริโภค |
145mA/24V |
|
ระดับการป้องกัน |
IP65 (แผงด้านหน้า) |
|
อุณหภูมิ |
สภาพแวดล้อม: 0~50℃ สภาพแวดล้อมในการจัดเก็บ: -20~70℃ |
|
ความชื้น |
20%~90% RH |
|
ใบรับรอง |
CE |
|
ซอฟต์แวร์ |
ซอฟต์แวร์เขียนโปรแกรม CoolMay mView HMI |
TK series HMI ใช้ซอฟต์แวร์ Coolmay “mView”“mView” คือชุดซอฟต์แวร์เขียนโปรแกรมส่วนต่อประสานกับมนุษย์ที่เสถียรและเชื่อถือได้สำหรับโอกาสทางอุตสาหกรรมการออกแบบระบบที่เป็นอิสระและเป็นต้นฉบับ ความเร็วในการทำงานเพิ่มขึ้น 200% การใช้หน่วยความจำลดลง 50%
รองรับโปรโตคอลการสื่อสารมากมายและสามารถสื่อสารกับ PLC และคอนโทรลเลอร์มากกว่า 200 ตัวในตลาด
รูปแบบอินเทอร์เฟซการแก้ไข mView:
●แถบชื่อเรื่อง: แสดงเส้นทางของโครงการที่เปิดอยู่และชื่อไฟล์ หมายเลขหน้าต่าง และชื่อหน้าต่าง
●แถบเมนู: เมนูที่แสดงคำสั่งต่างๆ ของ CoolMayViewเมนูเหล่านี้เป็นเมนูแบบเลื่อนลง
●แถบเครื่องมือมาตรฐาน: ปุ่มลัดสำหรับวางคำสั่งบางอย่างปุ่มที่เกี่ยวข้องและเครื่องมือแก้ไขสำหรับแสดงไฟล์ การแก้ไข การพิมพ์ และฟังก์ชันอื่นๆ
●ส่วนประกอบการออกแบบ: ปุ่มคำสั่งสำหรับออบเจ็กต์ส่วนประกอบ
●การจัดการหน้าจอ: หน้าต่างการจัดการของหน้าจอที่ใช้โดยโครงการ
●การจัดการการสื่อสาร: วิศวกรออกแบบเพื่อจัดการ ตั้งค่าหน้าต่างเพื่อสื่อสารกับ PLC หรืออุปกรณ์อนุกรมอื่นๆ
●การจัดการป้ายกำกับ: ตั้งค่าป้ายกำกับสำหรับตัวแปรระบบและตัวแปรภายนอกเพื่ออำนวยความสะดวกให้ผู้ใช้ค้นหาตัวแปรที่เกี่ยวข้องได้อย่างรวดเร็ว
●แถบสถานะ: แสดงสถานะการทำงานปัจจุบัน พารามิเตอร์อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร และอุปกรณ์สื่อสาร
